GRID TIE SYSTEM
併聯系統
太陽能併聯型系統-主要作為省電用途,在電力公司可提供電力的地方裝設這樣的系統,因為太陽能提供免費的電力,因此長期可以有效降低電力費用。這樣的系統一般不配置蓄電池
架設於台電可傳送電力的地方
Grid Tied System
太陽能併聯型系統主要作為省電用途,在電力公司可提供電力的地方裝設這樣的系統,因為太陽能提供免費的電力,因此長期可以有效降低電力費用。這樣的系統一般不配置蓄電池,維護費用低,但只在白天有陽光時能達到省電效果。

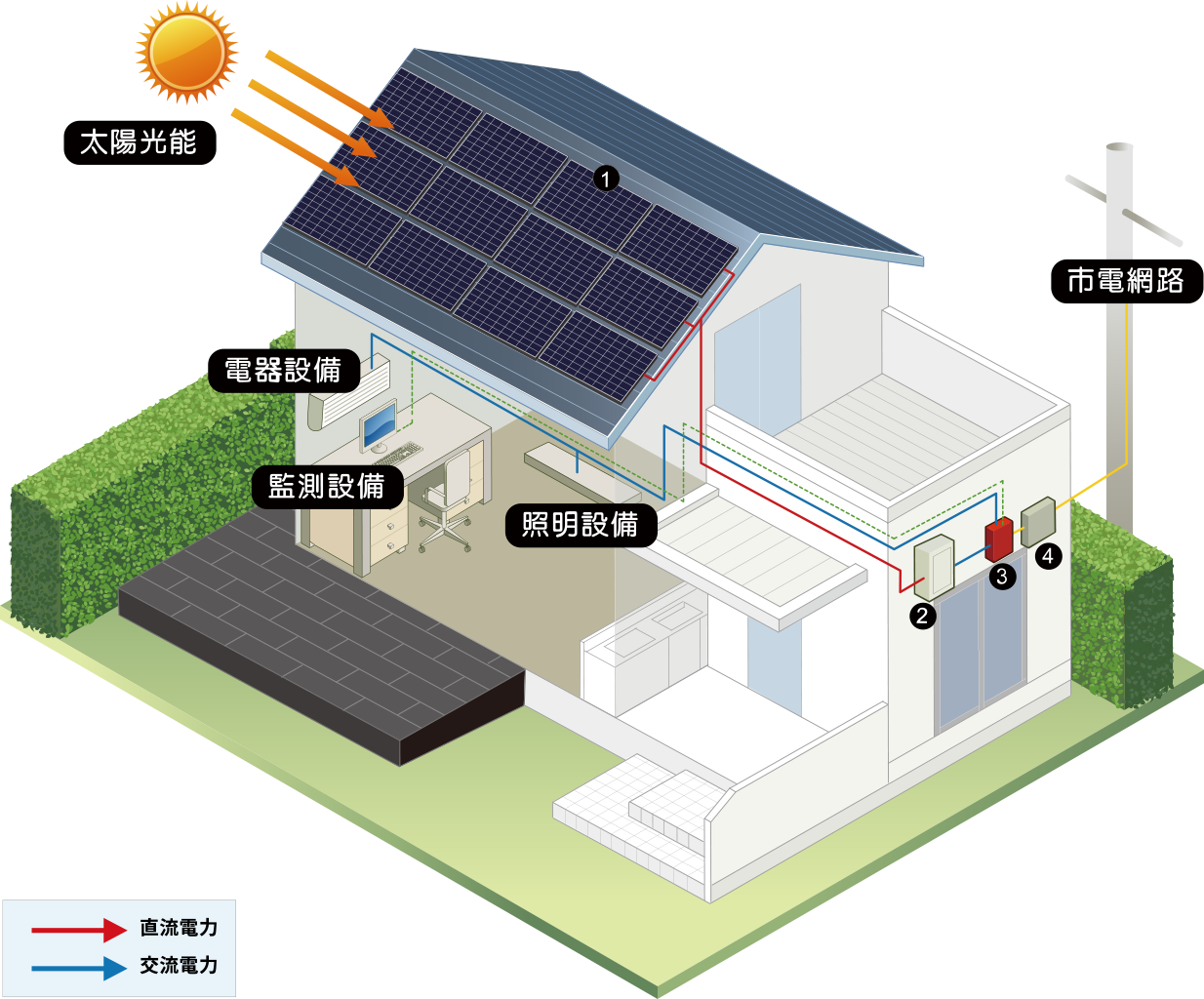

併聯系統架構及元件組成
太陽能模組
太陽能模組
單晶 / 多晶太陽能光電板、薄膜
直流接線箱
直流接線箱(內容物)
太陽能板陣列端開關、主開關、過電壓保護器、避雷裝置、端子座、配電盒
直交流轉換器
直交流轉換器
逆變器(具MPPT最大功率追蹤)、變壓器、變頻器
交流配電箱
交流配電箱(內容物)
集合式電表LED或LCD顯示、機械瓦時表
― 向台電申請併聯‧躉售 ―
ELECTRICITY SELLING
併聯系統又可分為『可逆送電』『不可逆送電』兩種類型,可逆送型多用於售電,不可逆送型多用於一般住宅或建築用。此類系統之優點為:簡單、不需安全係數設計、維護容易,發電效率高,太陽光之發電能量利用率高。其缺點為:停電時為將自動關機因而無電可用,無防災功能,併聯型轉換器無法直接搭配蓄電池使用。

此外,若客戶向台電電網申請併聯,白天即可使用太陽能所產生的電,用不完的多餘電力可轉賣給台電,稱之為『餘電躉售』,遇天候不佳陽光不足或是晚上時則使用台電電力;或者也可將全部太陽能發電的電力賣給台電,也就是『全額躉售』。目前台灣的太陽光電系統大多為此類型。
併聯系統之應用場所
『太陽能電廠』(或是太陽能農廠)指是在大型的工廠廠房屋頂上安裝太陽能模組陣列,大聚電業太陽能電廠

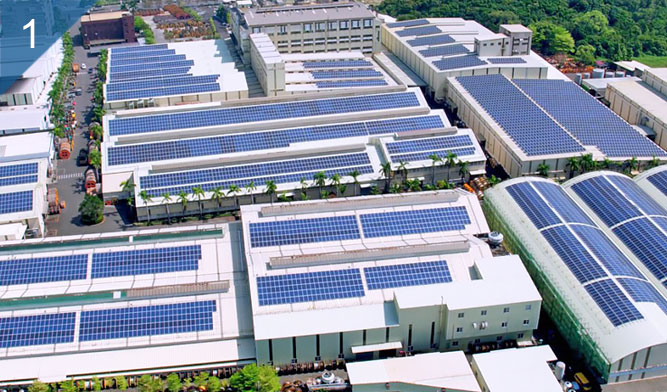

屋頂型太陽能電廠

『太陽能電廠』(或是太陽能農廠)指是在大型的工廠廠房屋頂上安裝太陽能模組陣列,無任何的環境及噪音等污染,可安全地安置於任何一處。附圖解說:大聚電業太陽能電廠。
大樓社區因屬於集合式住宅,太陽能電力通常會應用在公共設施,以節省社區所耗電能。安南學苑

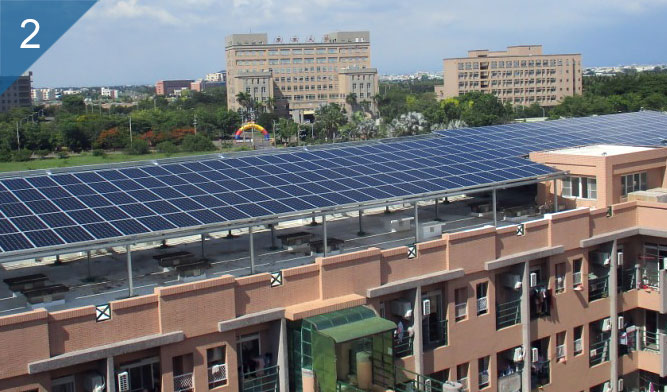

集合式住宅

大樓社區因屬於集合式住宅,太陽能電力通常會應用在公共設施,以節省社區所耗電能。附圖解說:安南學苑
太陽能民宅多屬於小型系統,民宅裝設太陽能設備,既供應家戶日常用電,若有餘裕,還可賣電

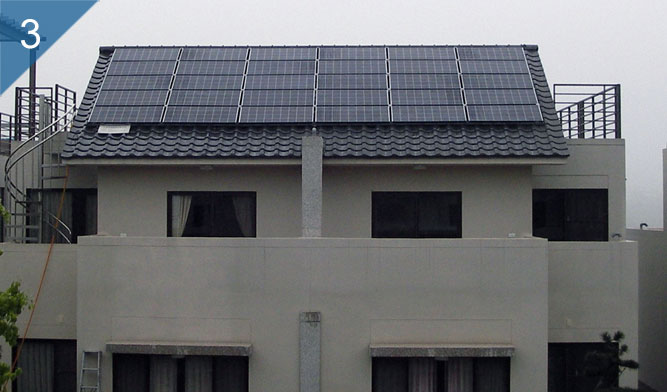

私人民宅

多屬於小型系統,民宅裝設太陽能設備,既供應家戶日常用電,若有餘裕,還可賣電。附圖解說:台中蔡宅
中山大學海洋環境及工程學系師生在校內海工館頂樓試驗種植『海工綠屋頂』,有效讓頂樓教室降溫,估計1年可省下新台幣數萬元電費。中山大學『海工綠屋頂』設計養護至今已多年,是集綠化、節能、教育、改善空氣品質、廢棄物回收及提供生物棲息於一體的生態環保示範。

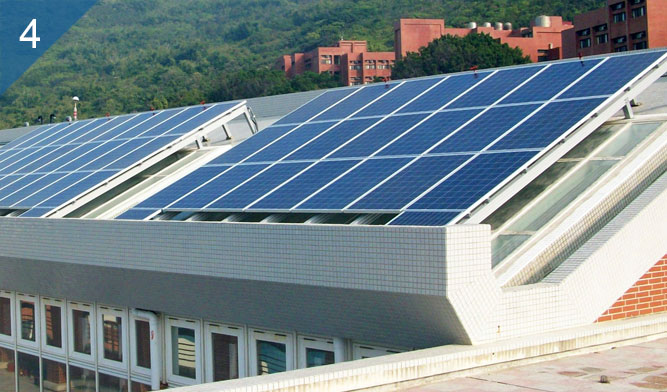

學校教學系統

在學校等教育場所架設太陽能系統,可讓學生了解太陽能強弱與能量的關係等觀念。附圖解說:中山大學海工館屋頂。
利用已完成復育且閒置的掩埋場土地,設置太陽光電設備,一方面解決用地難取得問題,兼顧環保與綠能發展

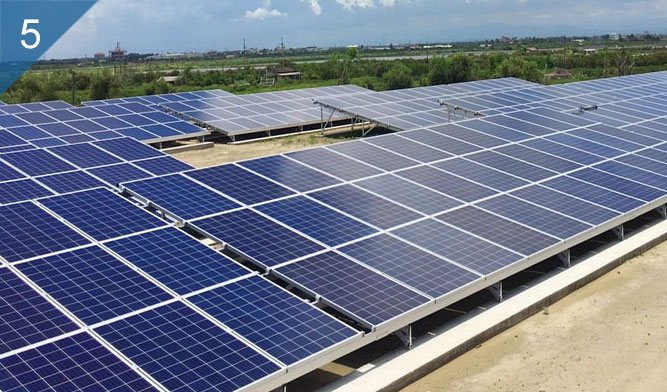

平地型太陽能電廠

利用已完成復育且閒置的掩埋場土地,設置太陽光電設備,一方面解決用地難取得問題,兼顧環保與綠能發展。附圖解說:城西掩埋場。
