BIPV SYSTEM
BIPV系統
太陽能BIPV系統-在建築外圍結構表面安裝太陽能光電板提供電力，同時作為建築結構的功能部分，應用在如大樓帷幕牆或外牆、大樓、停車場遮陽棚或建築垂直立面以取代窗戶玻璃、帷幕玻璃；亦可應用於採光天窗系統、遮陽板或斜頂式屋頂建築之屋瓦、大型建築物屋頂等場所，同時兼具美感與節能環保實用性。
在建築外圍結構表面裝太陽能光電板
BIPV System
在建築外圍護結構的表面安裝太陽能光電板提供電力，同時作為建築結構的功能部分，應用在如大樓帷幕牆或外牆、大樓、停車場遮陽棚或建築垂直立面以取代窗戶玻璃、帷幕玻璃；亦可應用於採光天窗系統、遮陽板或斜頂式屋頂建築之屋瓦、大型建築物屋頂等場所，同時兼具美感與節能環保實用性。
BIPV系統架構及元件組成
太陽能模組
太陽能模組
單晶 / 多晶太陽能光電板、薄膜
直流接線箱
直流接線箱(內容物)
太陽能板陣列端開關、主開關、過電壓保護器、避雷裝置、端子座、配電盒
充放電控制器
充放電控制器
逆變器、變壓器、變頻器
直流配電箱
直流配電箱(內容物)
集合式電表LED或LCD顯示、機械瓦時表
― 新時代建築之媒材應用 ―
THE CONSTRUCTION OF NEW BUILDINGS
BIPV系統在外型和功能上相當多變，常與其他系統做混合搭配，如獨立型、併聯型、照明系統，普通太陽能系統組件的連接線一般外露在組件下方，BIPV建築中太陽能組件的連接線要求全部隱藏在幕牆結構中。如果BIPV組件安裝在大樓的觀光處，這個位置需要光線通透，這時就要採用光面超白鋼化玻璃製作雙面玻璃組件，用來滿足建築物的功能。同時為了節約成本，電池板背面的玻璃可以採用普通光面鋼化玻璃。

據統計，目前建築物能耗約占世界總能耗的1/3，將是未來太陽能發電的最大市場。比較起台灣本地，國外已經有諸多普遍應用BIPV系統於各種場所的案例。
BIPV系統之應用場所

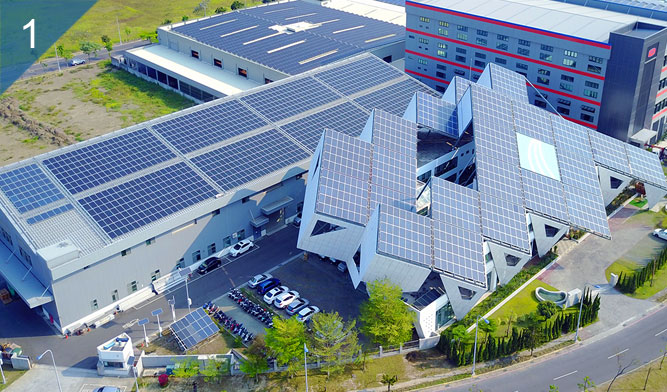

整面建築體牆皆為pv或薄膜模組。聚恆科技
建築大面牆由模組組成
多安裝在光線通透或視覺交點之大樓觀光處，整面建築體牆皆為pv或薄膜模組。附圖解說：聚恆科技

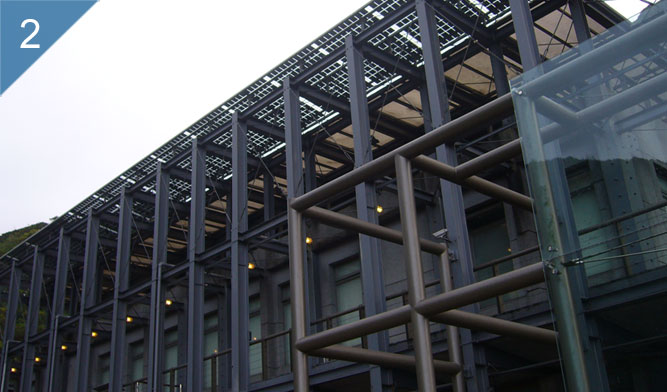

單屋頂材料為pv或薄膜模組，多為透光材質所組成。黃金博物館屋頂
屋頂由太陽能光電板構成
單屋頂材料為pv或薄膜模組，採光良好，多為透光材質所組成。附圖解說：黃金博物館屋頂。

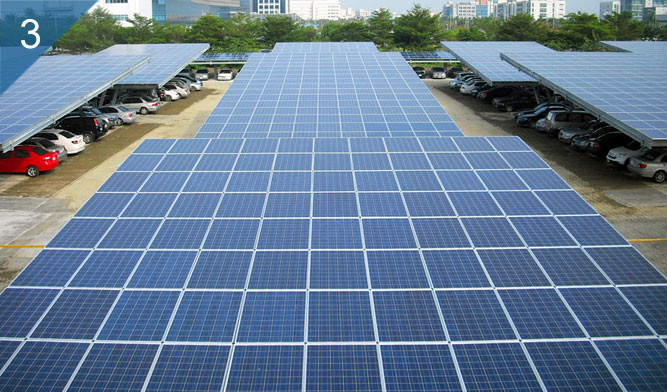

停車棚與模組一體成型，兼具遮陽遮雨與照明之功能。和鑫光電停車棚
太陽能停車棚
停車棚與模組一體成型，或大部分面積由模組所組成，兼具遮陽遮雨與照明之功能。附圖解說：和鑫光電停車棚。

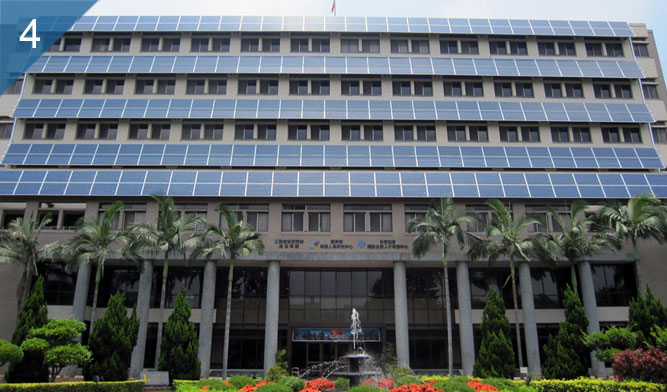

PV模組銜接並突出於建築本體，多具有延展功能。經濟部專業人員研究中心太陽能遮陽棚
太陽能屋簷
PV模組銜接並突出於建築本體，多具有延展功能。附圖解說：經濟部專業人員研究中心太陽能遮陽棚。

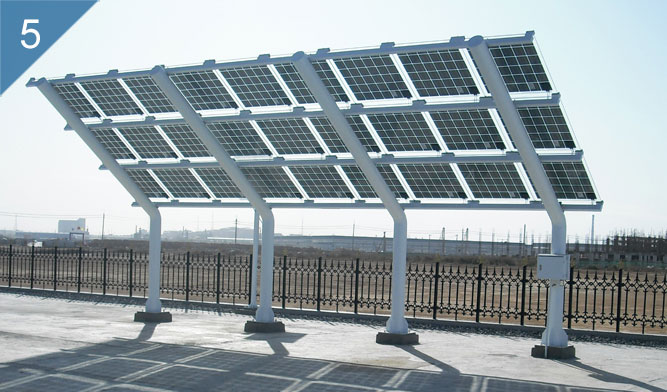

薄膜式建築一體化太陽能組件
獨立結構
薄膜式建築一體化太陽能組件。在錦州濱海新區西海工業區架設之發電站已成為當地地標。附圖解說：錦州太陽能發電站。
