SOLAR BRACKET
太陽能支架
HENGS設計組裝之Sunup-G & Sunup-R 太陽能光電板支架,具備堅固耐用、安裝便利、美觀安全之優勢,並提供完善售後太服務與保固。專業設計及大量生產,具有價格低廉之優勢,能大量降低客戶的投資成本。Sunup-G適用於平地或頂樓平台 / Sunup-R適用於斜面、鋼浪板、磚瓦之屋頂。此系列產品之太陽能陣列與太陽能光電板傾斜角度隨緯度及客戶需求而改變 / 長、寬、高會隨著太陽能模組數量而改變。
SUNUP系列
SUNUP SOLAR BRACKET

HENGS設計組裝之Sunup-G & Sunup-R 太陽能光電板支架,具備堅固耐用、安裝便利、美觀安全之優勢,並提供完善售後太服務與保固。專業設計及大量生產,具有價格低廉之優勢,能大量降低客戶的投資成本。Sunup-G適用於平地或頂樓平台 / Sunup-R適用於斜面、鋼浪板、磚瓦之屋頂。此系列產品之太陽能陣列與太陽能光電板傾斜角度隨緯度及客戶需求而改變 / 長、寬、高會隨著太陽能模組數量而改變。
產品優勢及專利證書
太陽能光電板面積大,屋頂需要靠堅固的支架結構來固定,台灣四面環海且夏、秋多颱風,對於支架防蝕與耐風強度尤為重視,太陽能光電發電系統發展初期以鋼結構概念導入建築用C型鋼做為支架系統,沒過幾年即發生因銹蝕或颱風吹襲造成支架系統損壞,直接導致整個太陽能發電系統報廢,讓投資人血本無歸!
太陽能光電板支撐裝置
太陽能光電板支撐裝置
太陽能光電板支撐裝置
太陽能光電板支撐裝置
日本實用新案登錄證
日本實用新案登錄證
鋁擠型(三)專利證書
鋁擠型(三)專利證書
線槽結構改良認證(M)
線槽結構改良認證(M)
鋁擠型(四)專利證書
鋁擠型(四)專利證書
橋務委員會感謝狀
太陽能光電板支架夾線
鋁擠型(一)專利證書
鋁擠型(一)專利證書
中華人民共和國太陽能支架夾線專利證書
中華人民共和國太陽能支架夾線專利證書
中華人民共和國太陽能支架專利證書
中華人民共和國太陽能支架專利證書
聚恆已針對支架系統進行標準化設計並取得多項專利,產品皆為台灣製造,經過專業技師簽證,能承受18級以上強風,颱風之影響可以忽略。此系列支架使用鋁合金6063-T5。SUS304螺絲,其成分能同時達成提高平面部的耐腐蝕性,並提高鋼板切斷端面耐腐蝕性。絕對是您的最佳選擇。此外,針對各種屋頂,聚恆已開發各種夾具,以不破壞屋頂結構的方式安裝太陽光電板,不會有漏水問題,若產生漏水問題,本公司承諾保證維修。
近年更因為部份業者製作提供廉價、品質不一的支架大舉進口,讓客戶在不知情的情況下使用到劣質品,導致系統不穩的潛在風險大大增加,聚恆已針對支架系統進行標準化設計並取得多項專利,產品皆為台灣製造,經過專業技師簽證,能承受18級以上強風,颱風之影響可以忽略。此系列支架使用鋁合金6063-T5。SUS304螺絲,其成分能同時達成提高平面部的耐腐蝕性,並提高鋼板切斷端面耐腐蝕性。絕對是您的最佳選擇。此外,針對各種屋頂,聚恆已開發各種夾具,以不破壞屋頂結構的方式安裝太陽光電板,不會有漏水問題,若產生漏水問題,本公司承諾保證維修。

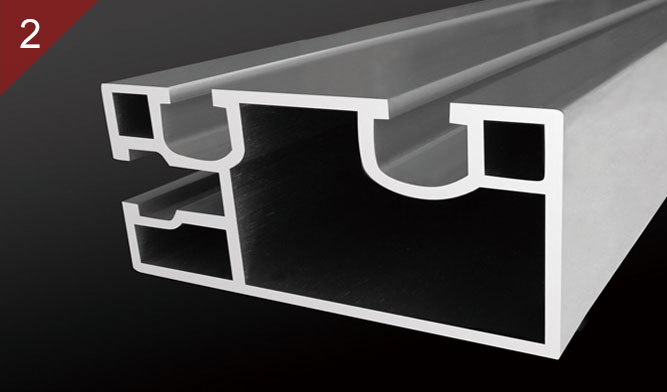

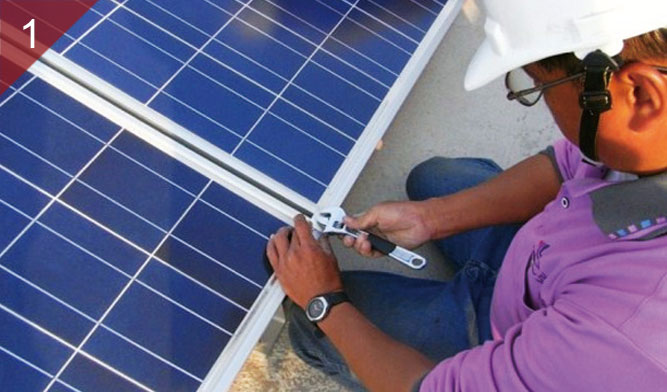

安裝-材質輕巧,安裝不費力。
材質輕巧,安裝不費力。
烤漆-防鏽烤漆,耐蝕抗舊。
防鏽烤漆,耐蝕抗舊。

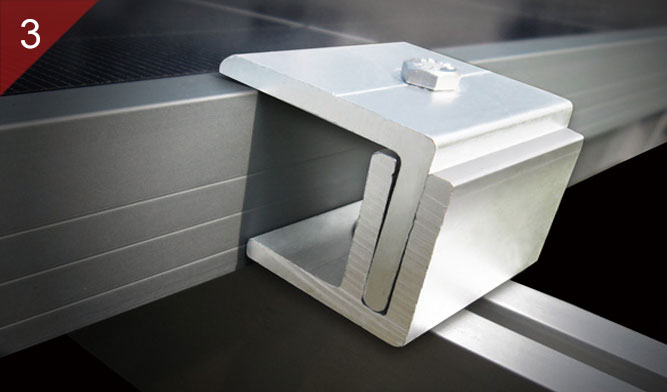

側壓板-上/側壓固定方式,安裝快速,省時省工,適用各尺寸厚度的太陽能模組。
上/側壓固定方式,安裝快速,省時省工,適用各尺寸厚度的太陽能模組。

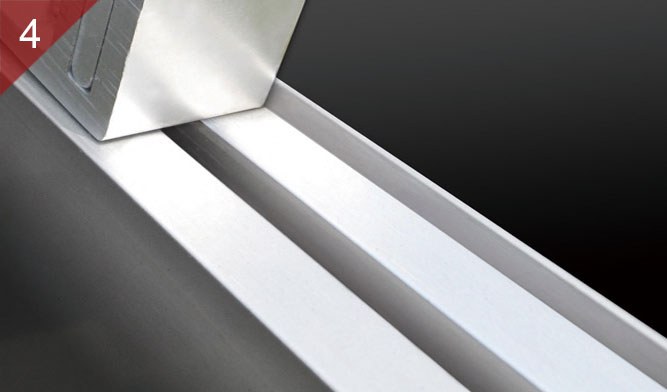

專利設計-專利之凸緣定位設計,太陽能板安裝對齊更為簡便。
專利之凸緣定位設計,太陽能板安裝對齊更為簡便。

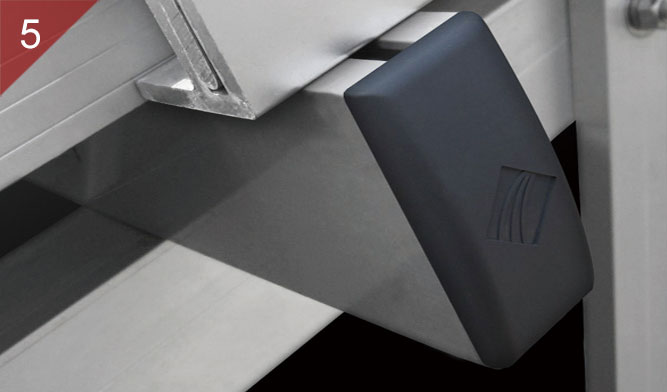

蓋板收邊-支架尾端附有蓋板,強化整體美觀、提升安全性。
架尾端附有蓋板,強化整體美觀、提升安全性。

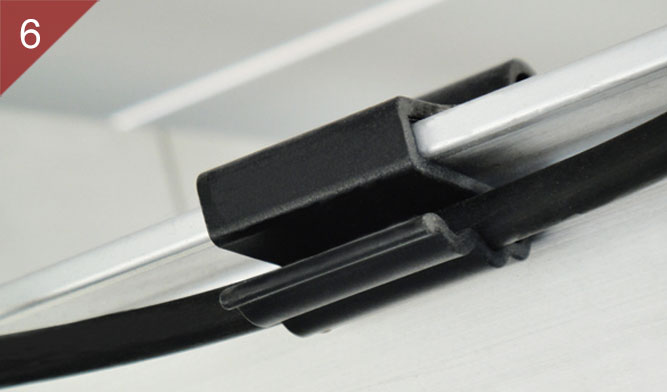

線夾-均附贈線夾,PC材質耐候性佳,便利線組收納。
均附贈線夾,PC材質耐候性佳,便利線組收納。

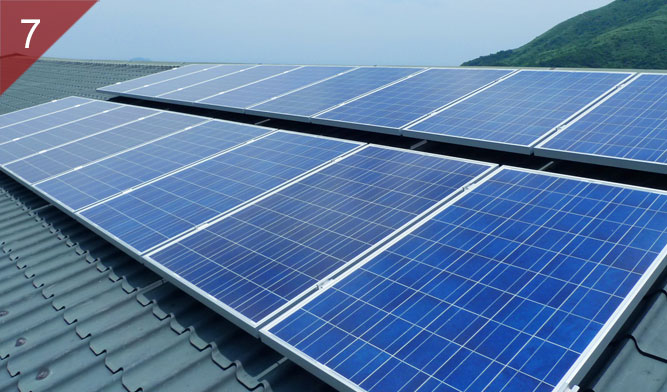

無限延伸-可依太陽能模組數量及場地空間,無限延伸或多段多排。
可依太陽能模組數量及場地空間,無限延伸或多段多排。
售後保證-完整的諮詢服務。
售後保證,完整的諮詢服務。

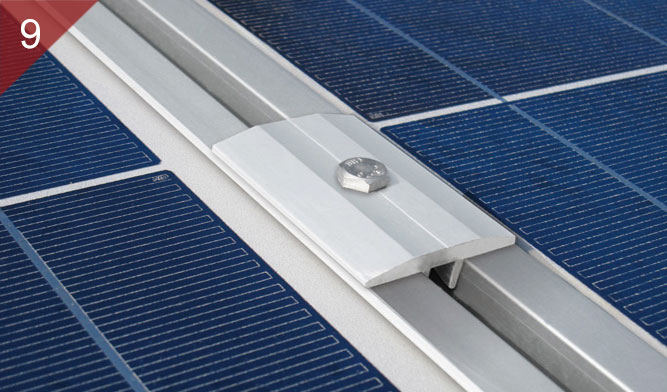

上壓板。
穩固的上壓板結構。

如有任何問題,請聯絡我們 收到回信後,我們將會盡快聯絡您

各組型號配組資料
型號 材質* 螺絲** 抗風強度***
HGT-P-1G 鋁合金6063-T5 全系列採用sus304# <55 m/s (經結構技師計算簽證)
HGT-P-2G
資料使用及提供說明 鋁合金6063-T5:採用符合日本工業標準JLS鋁合金材質鋁擠成型,並經T5熱處理程序強化質地,提升材質之機械及拉張特性。

**SUS304螺絲:SUS304為日本JIS標準材料,是日本SUS系列奧氏體不銹鋼,具有良好的耐蝕性、耐熱性、低溫強度和機械性能,衝壓彎曲等熱加工性好,無熱處理硬化現象,無磁性。

***抗風強度:CNS3092將窗戶之抗風壓強度分為七級,其規範的意義為界定每一平方公尺面積的窗戶可承受最大風壓力的抗風壓等級,各級抗風壓等級的能力約為:80kgf/m2 等級10級風,風速約為24.5~28.4m/sec,約為輕度颱風 / 200kgf/m2 等級13級風,風速約為37.0~41.4m/sec,約為中度颱風 / 360kgf/m2 等級16級風,風速約為51.0~56.0m/sec,約為強度颱風。
產品型錄下載 型錄下載
― 颱風對支架的影響 ―
ELECTRICITY SELLING
在支架方面首先要確認強度設計沒有問題,特別提醒風壓造成的外力一定要特別考慮。其次要注意材料強度與厚度,必須確認其強度符合結構設計所需的強度,尤其是螺絲槽抵抗螺絲拉拔的力量要特別注意。有些支架廠商可以提供測試報告,但是量大的話建議考慮每批來料抽樣送實驗室測試,以免生產穩定度不良導致問題。系統支架與固定方式不夠強壯的話,會有大量模組被吹落。以下我們就來看看各個主要結構的強度問題。
當模組不是平貼屋頂安裝時,風由模組背面灌入會對屋頂造成非常大的側向力以及翻轉力矩。所以架高安裝的系統最好在背面加上導流板,可以大幅降低風阻,減少屋頂承受的外力。
屋頂/基礎結構

當模組不是平貼屋頂安裝時,風由模組背面灌入會對屋頂造成非常大的側向力以及翻轉力矩。所以架高安裝的系統最好在背面加上導流板,可以大幅降低風阻,減少屋頂承受的外力。
大樓社區因屬於集合式住宅,太陽能電力通常會應用在公共設施,以節省社區所耗電能。安南學苑
固定方式

支架固定常見的問題是固定強度不足,不管是用鎖的、壓重式或水泥樁都可能有強度不足的問題,這些問題完工後檢測不易,多半還是要靠監工努力盯。
太陽能民宅多屬於小型系統,民宅裝設太陽能設備,既供應家戶日常用電,若有餘裕,還可賣電
支架強度

支架強度不足也是一個大問題。由於降低成本的壓力,偷工減料的支架用料越來越薄,遇到大颱風就過不了關。

太陽光電系統通常先把支架固定在屋頂(或地面基礎結構)上,再把太陽光電模組鎖固到支架上,這其中每個環節都環環相扣,只要其中一個環節斷了,都會造成系統嚴重損失。就算你選用了最好的支架、最強壯的模組,如果螺絲太脆弱而斷裂,每個階段的強度都很重要,不可以因為它小而忽略它。
其他環節的重要性為何?
太陽光電系統通常先把支架固定在屋頂(或地面基礎結構)上,再把太陽光電模組鎖固到支架上,這其中每個環節都環環相扣,只要其中一個環節斷了,都會造成系統嚴重損失。就算你選用了最好的支架、最強壯的模組,如果螺絲太脆弱而斷裂,每個階段的強度都很重要,不可以因為它小而忽略它。
各種架裝工法
棚架式設計-此類架設方式適合大樓、社區型建築、平面式頂樓水泥結構,可加強頂樓防水效能,下方空間可有效運用。通風良好可,有效降低頂樓室內的輻射熱,大幅減少空調用電。高度4.5米以內綠能屋頂(以露台高度計算起)可免申請雜項執照,可避免屋突或雜物的遮陰,有效增加太陽能光電板裝設數量。
棚架式設計
此類架設方式適合大樓、社區型建築、平面式頂樓水泥結構,可加強頂樓防水效能,下方空間可有效運用。通風良好可,有效降低頂樓室內的輻射熱,大幅減少空調用電。高度4.5米以內綠能屋頂(以露台高度計算起)可免申請雜項執照,可避免屋突或雜物的遮陰,有效增加太陽能光電板裝設數量。
平貼式設計-此類架設方式適合各式波浪板、鐵皮屋頂,安裝貼平式太陽能光電設備後,可有效降低室內溫度,預算較便宜、施工快速,能有效降低屋頂波浪板日曬老化程度。
平貼式設計
此類架設方式適合各式波浪板、鐵皮屋頂,安裝貼平式太陽能光電設備後,可有效降低室內溫度,預算較便宜、施工快速,能有效降低屋頂波浪板日曬老化程度。大多數電廠案皆為此種模式。
斜撐式設計-此類架設方式適合附近無遮蔽物之平地、農地、養殖漁塭、不適合耕作農地或是政府公告之地層下陷地區及被公告嚴重汙染之土地。。安裝斜板式太陽能光電設備後,設置於固定結構,安全性高。可依現場狀況調整斜板角度,增加太陽能發電效率。
斜撐式設計
此類架設方式適合附近無遮蔽物之平地、農地、養殖漁塭、不適合耕作農地或是政府公告之地層下陷地區及被公告嚴重汙染之土地。。安裝斜板式太陽能光電設備後,設置於固定結構,安全性高。可依現場狀況調整斜板角度,增加太陽能發電效率。
